1.项目背景
随着城市化进程的推进，越来越多的人口将向城市迁移。城市离不开楼宇， 而电梯无疑将扮演更重要的角色。如何及时发现电梯潜在隐患，让乘梯更安全， 同时大幅降低电梯运维成本成为电梯厂商急需解决的难题。在此背景下，市面上 出现很多电梯物联网解决方案，但大多都是独立于电梯控制系统，通过外加若干 传感器来采集电梯运行状态，计算电梯故障。由于外加传感器的不稳定，极大几 率造成计算错误，出现故障的误判误报，造成不必要的人力物力的浪费。要解决 此类问题，最好的方法是与电梯控制系统进行对接，但目前电梯控制系统没有标 准通用协议，不便于大量应用这种方案。介于这种种问题，我司创新性研制出一 种电梯物联网系统，即通过简化的一体化传感器准确采集电梯数据，无误报无漏 报，并且安装调试简单便捷。
2.系统方案设计
我司电梯物联网系统是由智能网关、简化的一体化传感器、紧急求助装置、
AI 视频监控摄像头以及电梯控制器等主要设备组成，适合定制对接第三方电梯
物联网云。可精确获取电梯运行数据，统计电梯运行时间，运行次数，上报电梯
实时状态。准确无误判断电梯故障，并主动上报故障并统计故障次数。AI 摄像头
可完美接入安防监控系统，并具有识别电动车进入轿厢的危险行为，进行语音提
醒并报警，可阻止电梯的运行。
为了确保系统稳定可靠运行，本系统采用边缘计算技术，即前端采集计算高
度一体化，通过数据的优先级别前端优化过滤处理，减少数据量的传输，以及云
服务器的压力
3.系统应用方案
为了适合不同应用场景，我司电梯物联网系统分为基本数据语音型和智能视 频识别型两种应用方案。

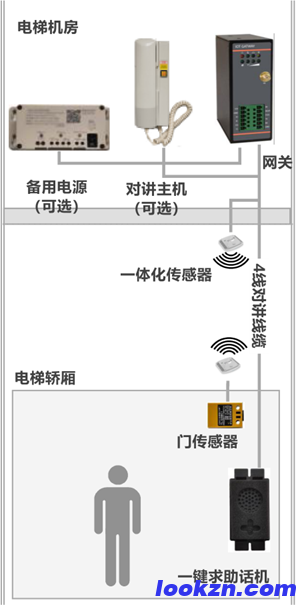

3.1. 基本数据语音型
基本数据语音型由智能网关、简化的一体化传感器、门传感器以及紧急求助装置等主要设备组成。可采集电梯运行数据、判断故障并报警、统计运行报警。
可主动拨打求助电话及电话白名单电话呼入。

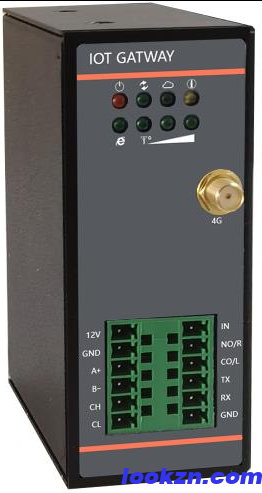

3.1.1. 物联网数据语音网关
l主控采用ARM 系列嵌入式高性能处理器，精确计算电梯运行状态，准确判断电梯故障并上报。
l支持多种云连接协议（MQTT、TCP、COAP、私有定制），适用各种云服务系统的对接。
l采用4G Cat.1 技术可靠稳定进行网络数据传输，性能优于NB、GPRS，性价比较4G 高。
l支持一键紧急求助语音通话。可在轿厢主动拨打维保人员求救电话，无需后台操作。支持黑白名单语音电话呼入。
l安装简便，主要安装在机房。
l运行状态：上行、下行、停止、速度。
l故障判断：手动报警（困人）、冲顶、蹲底、超速、异常移动 非门区停 靠、反复开门。
3.1.2. 一体化传感器
l供电12VDC。
l接口支持RS485，网口。
l无线数据传输，解决电梯井道内的数据通信难的问题。
l集成化楼层采集功能，准确获取电梯位置信息，100%无误报。
l安装调试简单，A 型安装电梯井道顶，B 型安装轿厢上。
3.1.3.一键语音求救装置
五方对讲
l通话双向清晰
l支持按键报警

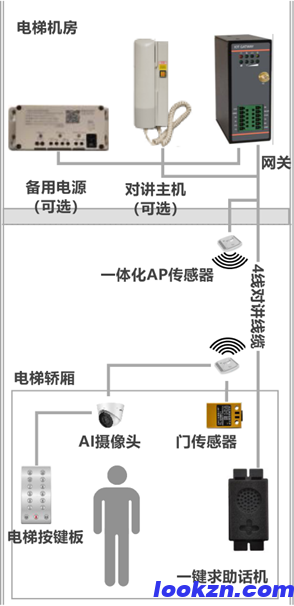

3.2.智能识别视频型
智能识别视频型由智能网关、简化的一体化传感器、门传感器、紧急求助装
置、AI 视频监控摄像头以及电梯控制器等主要设备组成。可采集电梯运行数据、
判断故障并报警、统计运行报警。可主动拨打求助电话及电话白名单电话呼入。
具有识别电动车进入轿厢的危险行为，进行语音提醒并报警，可阻止电梯的运行。
3.3.物联网视频网关
主控采用ARM 系列嵌入式高性能处理器，精确计算电梯运行状态，准确判断电梯故障并上报。
l支持多种云连接协议（MQTT、TCP、COAP、私有定制），适用各种云服务系统的对接。
l采用4G Cat.4 技术，可靠稳定进行网络视频数据传输。
l支持一键紧急求助语音通话。可在轿厢主动拨打维保人员求救电话，无需后台操作。支持黑白名单语音电话呼入。
l安装简便，主要安装在机房。
l运行状态：上行、下行、停止、速度。
l故障判断：手动报警（困人）、冲顶、蹲底、超速、异常移动 非门区停靠、反复开门，电动车入内。
3.3.1.一体化AP 传感器
l供电12VDC。
l接口支持RS485，网口。
l无线AP 网络数据传输，解决电梯井道内的数据通信难的问题。
l集成化楼层采集功能，准确获取电梯位置信息，100%无误报。
l安装调试简单，A 型安装电梯井道顶，B 型安装轿厢上。
3.3.2.一键语音求救装置
l五方对讲
l通话双向清晰
l支持按键报警
3.3.3.AI 监控摄像头
l可识别电动车进入电梯的危险行为。
l支持语音报警提醒。
l一路继电器干接点输出，可接电梯开门按钮，动作后阻止电梯运行。
l支持安防监控的接入
l支持报警视频预录
l支持远程播放及回放视频。
